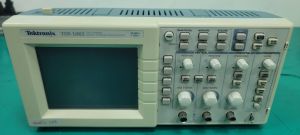

Tektronix 泰克 TDS1002 Digital Storage Oscilloscope 示波器 60MHz 2CH

頻寬

60MHz

頻道數

2

取樣率

1.0 GS / s

最大記憶長度

2.5K 點

垂直解析度

8 位元

垂直靈敏度

2mV -5V / div

垂直準確度

±3%

最大輸入電壓

300V RMS CAT II

垂直位置範圍

2mV ~200mV /div : ±2V

200mV ~ 5V/div : ±50V

頻寬限制

20 MHz

輸入耦合

直流 交流 接地

輸入阻抗選擇

1MΩ 並聯20 pF

時基範圍

5ns -50 sec / div

時基準確度

50 ppm

顯示器

單色 LCD

擷取模式

峰值偵測

高頻及偶發突波擷取，最小擷取突波至12ns

取樣

僅對資料取樣

平均

可自訂4至128次平均計算的擷取波型資料

單擊

用Single Sequence單鍵便可執行單擊觸發

觸發系統

主觸發模式

自動,正常, 單擊

外部觸發輸入

1MW並聯於17pF，最大輸入電壓150V RMS

觸發型態

傳統式準位驅動觸發，任何通道上的正緣或負緣，偶合選擇：DC，雜訊抑制，高頻抑制和低頻抑制

可在所有線(行)上，奇/ 偶，或所有圖場觸發 (NTSC/PAL/SECAM 系統)

寬度(突波)：可在小於，大於，等於，不等於所選時限內(33 ns至10 s)的脈衝寬度上觸發

選項Opt. L0-L9 英文﹐法文﹐義大利文﹐德文﹐西班牙文﹐日文﹐葡萄牙文﹐簡體中文﹐繁體中文﹐韓文﹐Opt. LR - 俄文
